1. Насосные станции малой мощности на основе насосов «Pedrollo» А. Насосная станция НС-1Р-01:
Насосные станции используются для автоматического поддерживания давление в заданных пределах, независимо от типа источника: колодца, скважины, централизованного водопровода и открытых водоемов.
НС-1Р-01 смонтирована на основе насоса «Pedrollo»JSW 15M (рисунок 1) со следующими техническими характеристиками: потребляемая мощность – 1,1кВт, напряжение –однофазное 220 В, номинальное давление – 5 бар, номинальный расход – 3 куб.м./час, максимальная глубина всасывания – 7 м.

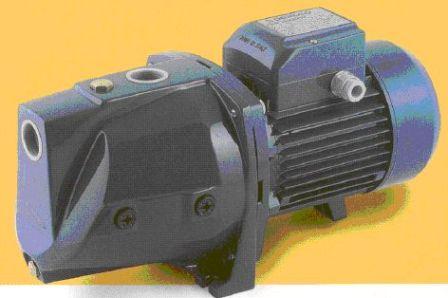

Рисунок 1. Внешний вид насоса
Параметры насоса представлены на рисунок 2 Рисунок 2. Параметры насоса Pedrollo JSW 15M
НС-1Р-01 оснащена системой фильтрации, на основе линейного сетчатого фильтра, системой защиты , на основе реле потока с защитой по сухому ходу, и смонтирована из трубопроводов и фитингов из полиэтилена низкого давления, или поливинилхлорида в зависимости от условий мест монтажа и пожеланию заказчика.
НС-1Р-01 включает в себя систему подключения водоразборных колонок для ручного полива.

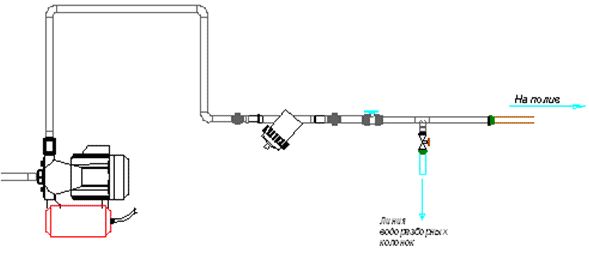

Принципиальная схема монтажа представлена на рисунок 3
Рисунок 3. Принципиальная схема монтажа.
Стоимость оборудования НС-1Р-01 без стоимости монтажа составляет 4500-5000 грн.
P.S. Возможна комплектация НС-1Р-01 дополнительным оборудованием, как накопительные емкости, гравийные фильтры для забора воды из водоемов и т.п.
